做過能源管理項目的人有個共識：平臺選型的會開得熱火朝天，數據采集卻經常在現場"湊合"。結果就是——大屏很漂亮，點進去三條線有兩條是灰的，領導問一句"昨天總進線吃了多少"，沒人敢拍胸脯。

下面這篇不是產品手冊，是從傳感器→電表→485總線→網關→平臺全鏈路的實操?gòu)?fù)盤。有些經驗是我自己踩出來的，有些是跟集成商、電氣施工隊反復拉扯后沉淀下來的。里面會提到一些我們反復用到、相對省心的設備選型習慣——你可以理解為"踩坑后的保守策略"，不是廣告。

一、先別急著"全采"，先搞清楚你到底要為誰采數據

很多項目一上來就把預算花在"能裝表的回路全裝一遍"，到頭來：

總進線數據稀爛（CT變比設錯、相序接反、通訊時通時斷）

小回路倒是一堆，但對能耗拆分和電費優化幫助有限

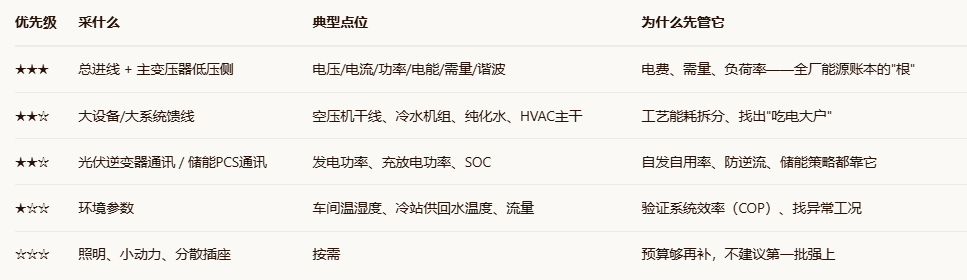

一個比較簡單實用的優先級（從關鍵到次要）：

一句話：先管"算電費、扛負荷、出報表"的那幾個點，再談"全廠透明"。

二、電力數據怎么采：90%的問題，出在"表選錯or參數沒設對"

1）電表該選哪種？別糾結玄學，看回路角色

總進線/主饋線：建議上0.5S級的嵌入式/盤裝多功能表（比如安科瑞AEM96這類），電能精度、需量、諧波、相序診斷都要跟得上，"讀數跟鉗形表能對上"是尊嚴。

分支回路/空間受限的配電箱：更現實的是導軌式表（如DTSD1352/ADL400N-CT這類），DIN35卡軌一扣，CT外置，不動母排，改造友好。

關鍵點：CT變比一定要跟表的參數一一對應（300/5就填60，別憑記憶拍腦袋）。

我們習慣的做法是：裝完表，拿鉗形表測一路實際電流，跟表計讀數對一遍符號和幅值——這一步傻，但能把后面一百個小時的扯皮掐死在搖籃里。

2）接線方式別"差不多就行"

三相四線（最常見）：A/B/C+N都得接；CT三根分別穿A/B/C，方向一致（穿反了功率變負，不是世界末日，但你得知道為什么）。

三相三線/高壓經PT：PT變比也別漏設（10kV/100V=100），否則你看到的電壓漂亮，算出來的電能全歪。

3）一個很常見的"灰屏"根源：通訊參數對不上

同一路RS-485上：

地址不能重復

波特率/校驗位/停止位必須一致

總線兩端120Ω終端電阻別省（尤其跑線超過一兩百米、現場動力線又密的場合）

三、通訊鏈路：真正讓數據"活著上來"的那根線

這部分是現場最磨人的——設備一堆、協議一堆、走線一排，最后平臺只看到一個半設備。

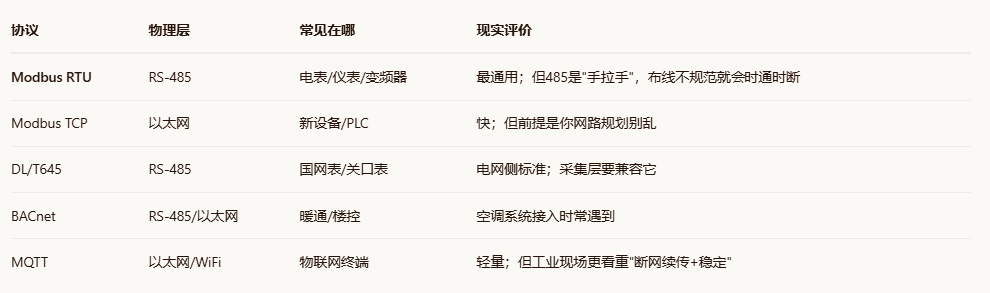

1）協議現實：Modbus-RTU仍是主力，但別指望它"自愈"

2）拓?fù)渑c布線：幾條保命規矩

手拉手，別星型（485天生討厭星型）

屏蔽雙絞線（RVSP2×0.75），屏蔽層單端接地（別兩端都接，地環電流會教你做人）

跟動力線保持距離（30cm以上是經驗值），交叉盡量垂直

超500米考慮中繼/改光纖；別硬撐

3）網關這層值不值得投入？——很值得，但前提是"它干的是網關該干的事"

小系統（<50點、全485、全Modbus）可以拿串口服務器/DTU先頂著；但一旦出現以下情況，我們會把邊緣網關當作"必須項"而不是"可選項"：

設備協議混雜（電表+逆變器+綜保+BACnet混在一起）

點位規模到中大型（你要的是"穩定采集→緩存→可靠上云"，不是"能通就行"）

后期要接EMS平臺做策略（防逆流、需量壓制、告警聯動）——這些不止是讀數據，還要穩、要可追溯

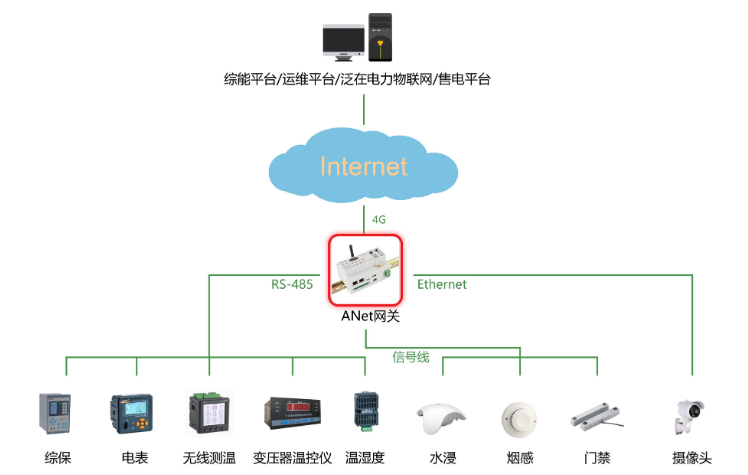

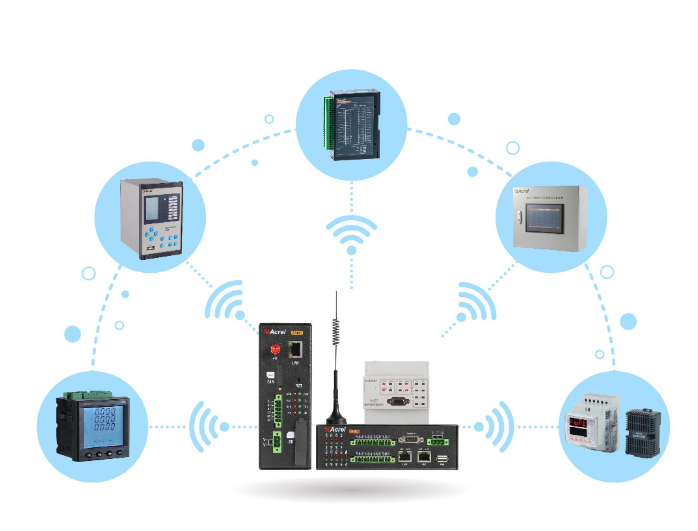

在這個位置上，我們比較常用的做法是上ANet系列智能通信管理機（如ANet-2E4S1/ANet-2E8S1這類）：

多路光耦隔離RS-485、2路網口，規約庫能兜住Modbus-RTU/TCP、DL/T645、BACnet等常見家伙

支持?jǐn)帱c(diǎn)續傳/本地存儲（這一點在現場斷電/網絡閃斷時，比"實時但丟數"靠譜太多）

后面接AcrelEMS/其他平臺都相對順——因?yàn)榕K活（協議歸一、點位清洗、緩存補傳）它在邊緣就做掉了

它不是便宜的選法，但屬于把"平臺的臉面"保住的那類投入。

四、數據算出來之后：別停在"看見"，要走到"用得上"

采集只是手段，真正讓老板點頭的，是三件事：

電費維度的量：總有功電能、最大需量（15min滑窗）、峰平谷拆分——這些要靠表計側精度+變比正確來保證，不是靠平臺"美化"。

效率維度的量：冷站COP、泵組單位流量功耗、空壓?jiǎn)挝划a(chǎn)氣電耗——前提是流量計/溫差探頭的安裝位置和校準別糊弄。

異常閉環：讀數會說話，但前提是有人看。我們一般會建議客戶把"數據異常→責任人→巡檢/工單"這條鏈先跑通，再談AI優化——沒人看的EMS，就是一臺高級屏保。

五、現場最常踩的5個坑（附"怎么不踩"）

CT穿反了，功率負號→裝完先對一次鉗形表讀數與表計讀數（符號+幅值）

485時通時斷→加終端電阻、查屏蔽層接地方式、查是否與動力線并行

網關配完平臺無數據→先用Modscan/串口調試工具直讀設備，能讀到＝硬件鏈路OK，再查IP/端口/點位映射

電能讀數"翻倍或砍半"→九成是CT/PT變比填錯，逐點復核，別拍腦袋

系統上線＝?jīng)]人管→定責任人、定導出節奏（周報/旬報），把用能排行、異常點位固化進例會

最后說句實話

能源管理平臺的光環在"可視化、算法、策略"，但地基在配電柜里那幾根線、那幾個參數、那臺不起眼的網關。地基歪了，上面再漂亮也會晃。

我們把鏈路做扎實之后，后面接AcrelEMS這類平臺去做能耗拆分、需量管控、光儲充協同，才算是"踩在實地上"——而不是對著灰線講故事。
